可摘掛抱索器需滿足哪些生產要求？整體部分相統一

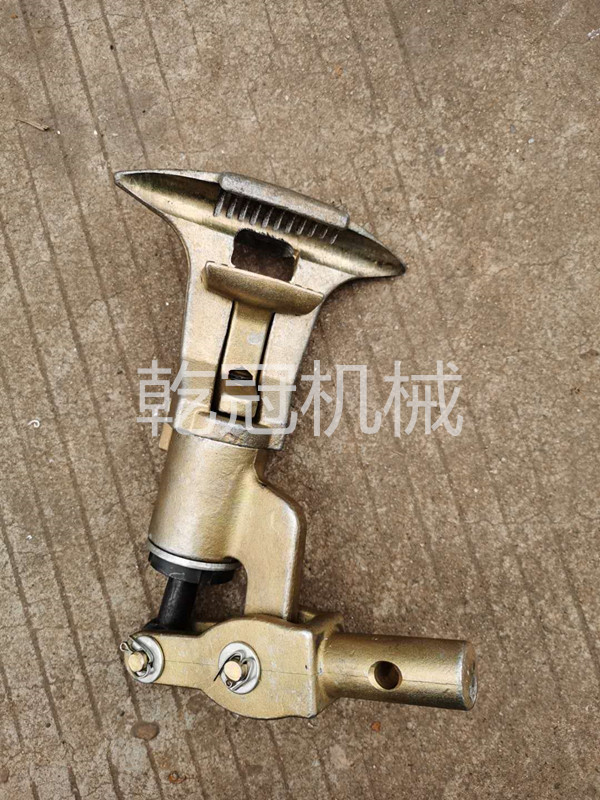

       猴車抱索器是猴車（礦山架空乘人索道）的主要組成部件之一，按照結構可分為固定抱索器、活動抱索器、可摘掛抱索器等幾類，其中，可摘掛抱索器適用于巷道運輸工作，適應坡度加大，可以使吊椅不受請教的限制，使用方便靈活，既能運輸礦工，也能運輸貨物，應用廣泛。那么，可摘掛抱索器需滿足哪些生產要求呢？下面，乾冠小編為大家分享一下相關知識吧。
　　

　　一、可摘掛抱索器各部件生產要求

　　

　　1、內外抱卡

　　
　　（1）材料至少應符合GB/T 3077中35CrMo機械性能的要求，并應作缺口沖擊驗證，試驗應符合GB/T 229中的規定。
　　
　?。?）鍛后應進行退火處理后再調質處理，硬度為225HB~255HB。
　　
　?。?）熱處理后應進行探傷檢測，探傷方法應符合JB/T 4730的規定，檢驗質量等級不低于Ⅱ級。
　　
　　（4）鍛后非加工表面的粗糙度Ra應不大于100 μm。
　　
　　（5）鉗口弧面的圓柱度應符合GB/T 1184中7級的要求：鉗口兩端應倒圓，圓弧半徑不小于3mm。
　　
　?。?）鉗口弧面應進行表面淬火，淬硬層深度為1.5 mm~2. 5 mm，硬度為40 HRC~ 45 HRC。
　　
　?。?）所有加工尺寸公差、位置公差和形狀公差應符合GB/T 1184中8級的要求。
　　
　?。?）內、外抱卡非加工表面應采用噴砂處理方法清除表面毛刺、銹跡和油污。
　　
　?。?）表面應浸鋅或噴涂處理，鍍(涂)層厚度應不小于0.2 mm。
　　

　　2、軸銷

　　
　　（1）材料至少應符合GB/T 3077中40Cr機械性能的要求。
　　
　　（2）精加工前應進行調質處理，硬度為225HB~255HB。
　　
　　（3）銷軸表面粗糙度Ra應不大于3.2 μm。
　　
　?。?）銷軸的加工尺寸公差和形位公差應符合GB/T 1184中7級的要求。
　　
　　（5）表面鍍鉻，鍍層厚度應不小于0.015 mm。
　　

　　3、導向翼

　　
　?。?）金屬導向翼應擺動靈活，當上擺8°時應能自由下落，并應保證導向翼底面總長的2/3與鋼絲繩結合。
　　
　　（2）非金屬導向翼前端應具有與鋼絲繩直徑相吻合的弧面，在額定壓力作用下不應出現變形和開裂。
　　
　?。?）內外抱卡夾持與適用鋼絲繩等直徑的芯棒后，導向翼翼尖偏離抱索弧面中心線的距離不大于3mm。
　　

　　4、抱緊彈簧

　　
　?。?）材料至少應符合GB/T 1222中50CrVA機械性能的要求。
　　
　　（2）彈簧的力學性能應滿足設計要求，使用壽命至少應達到50萬次。
　　
　?。?）應按JB/T 4730的Ⅱ級標準進行表面磁粉探傷。
　　
　　（4）彈簧表面應進行防銹處理，不宜采用電化學方法。
　　
　?。?）扭力桿彈簧的同軸度應符合GB/T 1184中7級的要求。
　　
　　（6）碟形彈簧的導向件表面硬度應不小于55 HRC；表面粗糙度應小于3.2μm。
　　
　　（7）螺旋彈簧的高徑比b值應不大于5.3，否則應進行穩定性驗算或加裝導向件，導向件與彈簧的間隙為7 mm~8 mm。
　　

　　5、滾輪

　　
　?。?）滾輪輪體應采用耐磨非金屬材料。
　　
　?。?）滾輪的外圓尺寸和內孔尺寸以及同軸度應符合GB/T 1184中7級的要求。
　　

　　6、主軸

　　
　?。?）材料至少應符合GB/T 3077中40Cr機械性能的要求。
　　
　?。?）應按JB/T 4730的Ⅱ級標準進行表面磁粉探傷。
　　
　　（3）應進行調質處理，調質后硬度應大于360HB。
　　
　?。?）主軸表面粗糙度Ra應不大于3.2μm。
　　
　?。?）主軸的加工尺寸公差和形位公差應符合GB/T 1184中7級的要求。
　　
　?。?）表面鍍鉻，鍍層厚度應不小于0.015 mm。
　　

　　7、連桿系統

　　
　?。?）連桿不應有裂紋及彎曲變形。
　　
　?。?）連桿應運轉靈活。

　　二、可摘掛抱索器的整體生產要求

　　
　　1、產品應符合GB 12352中的有關規定及本標準的要求，并按經規定程序批準的圖樣及技術文件制造。
　　
　　2、所有零件的材料應附有材質報告，并應進行抽檢，合格后方可使用。
　　
　　3、鍛件不應有夾層、折疊、裂紋、結疤和夾渣等缺陷，并符合JB/T 5000.8的規定。
　　
　　4、圖樣上未標注公差的尺寸，應符合GB 1804中公差等級為m(中等級)的規定。
　　
　　5、所有外購件和標準件應有出廠合格證和相關檢測報告；高強度緊固件還應附有材質報告和熱處理報告。
　　
　　6、鉗口的至大開口尺寸應大于鉗口公稱直徑的10 %。
　　
　　7、單線循環式索道可摘掛抱索器在客車處于不利情況下防滑力應不小于客車重力分力的3倍，且不應小于客車允許的至大總重量。
　　
　　8、可摘掛抱索器應按5倍的額定承載力進行靜強度試驗且持續時間不小于20 min后主要受力構件不應出現塑性變形、裂紋或損壞。
　　
　　9、可摘掛抱索器在試驗臺上做50萬次開合試驗后主要受力構件不應出現塑性變形、裂紋或損壞。
　　
　　10、可摘掛抱索器整機在試驗臺上做50萬次整機振動試驗后主要受力構件不應出現塑性變形、裂紋或損壞。
　　
　　11、可摘掛抱索器在線應能在額定速度下連續準確脫開掛結各50次。
　　
　　以上就是可摘掛抱索器需滿足哪些生產要求的相關內容介紹。通過上述內容可知，可摘掛抱索器的生產要求非常嚴格，既涉及每個零部件，還有總體要求，要做到整體與部分相統一。大家在選擇產品時要注意選好的生產廠家。洛陽乾冠礦機生產的猴車抱索器質量優異，性能良好，持久耐用，歡迎有需要的客戶致電咨詢。
